Baubericht zu einem Schleifgerät für WIG-Elektroden
Seit Anfang des Jahres bin ich stolzer Besitzer eines WIG-Schweißgerätes. Da habe ich natürliche eine Menge an Videos auf YouTube über das WIG-Schweißen angesehen. Da man gerade am Anfang recht oft die Wolframelektrode nachschleifen muss, fand ich ein Video über den Umbau eines kleinen Winkelschleifers von Bosch sehr interessant.
Kurzerhand habe ich mir einen ähnlichen Winkelschleifer von Lidl bestellt. Der Wolframstaub, der beim Schleifen entsteht ist ja nicht gerade gesund. Eine geschlossene Kammer, in der der Staub bleibt, ist da schon eine gute Alternative. Die professionellen Schleifgeräte am Markt entsprachen da leider nicht so ganz meinen Preisvorstellungen.
Nach ein paar Tagen wurde der kleine Akku-Winkelschleifer geliefert und der Umbau konnte beginnen. Die normale Trennscheibe und die Schutzhaube habe ich erstmal entfernt. Dann konnte die Konstruktion beginnen.

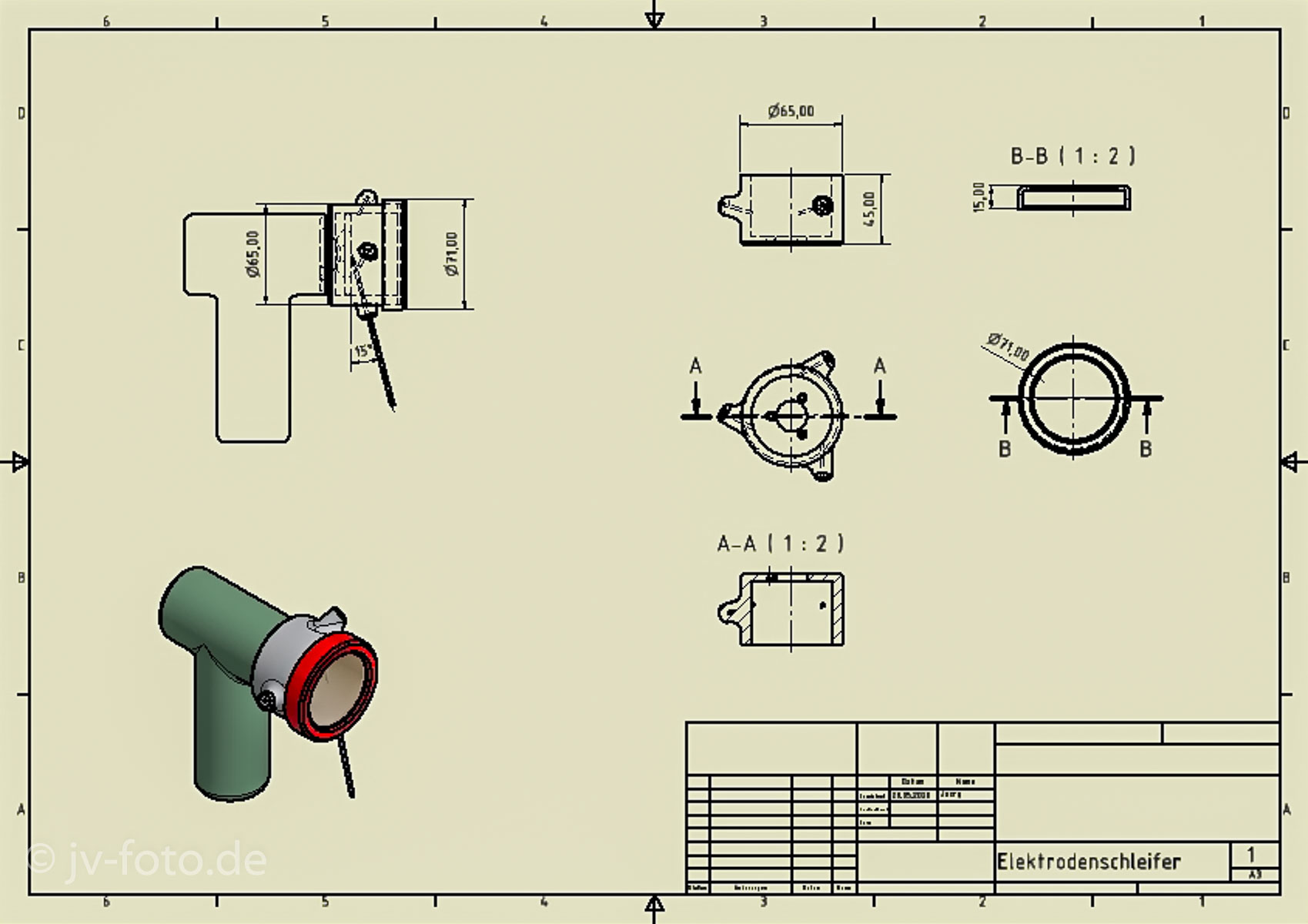

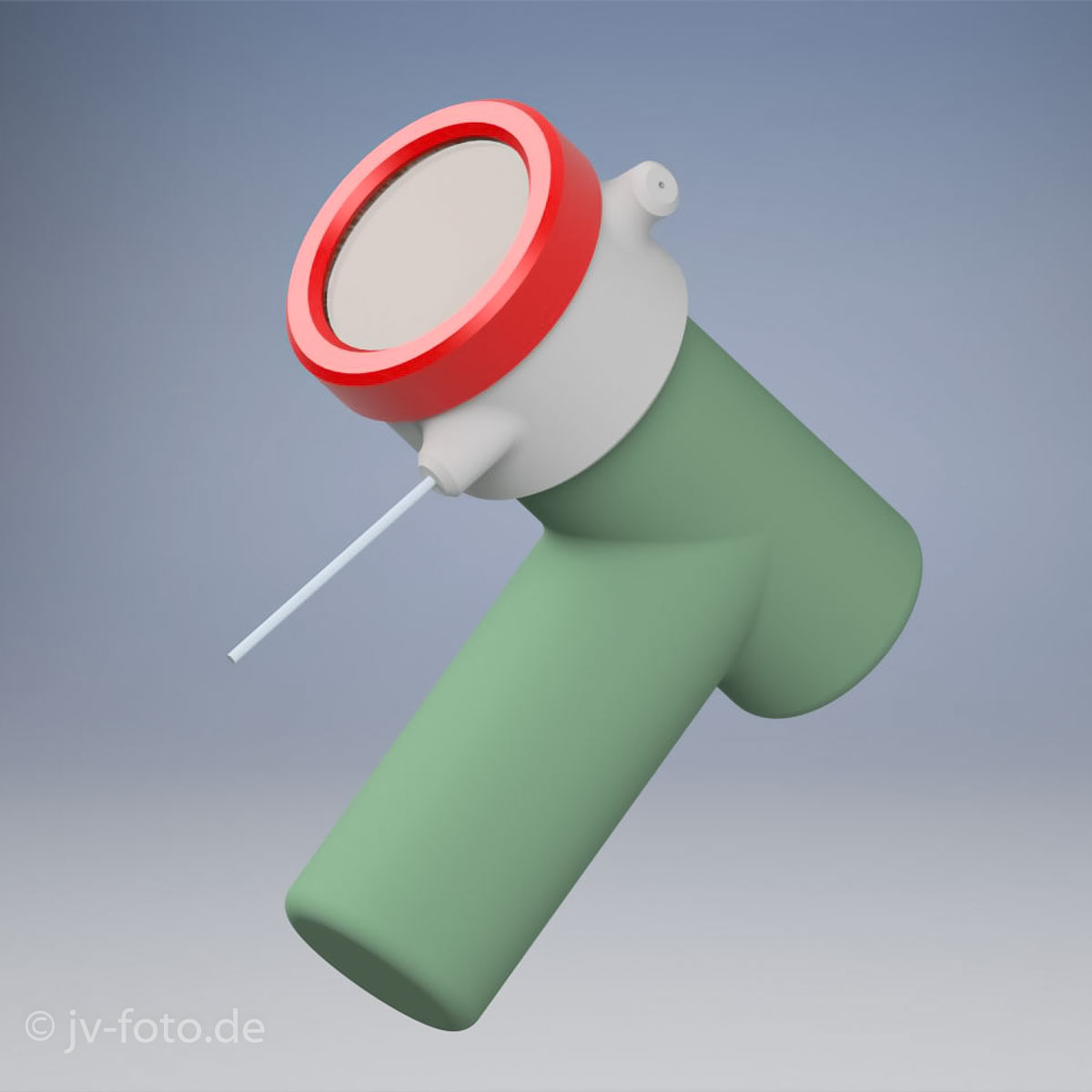

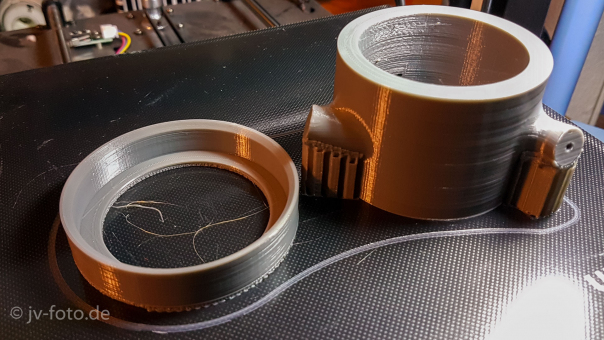

Mein Plan war eine Konstruktion für den 3D-Drucker zu erstellen. Dies war auch recht schnell erledigt und die Bauteile konnten gedruckt werden.

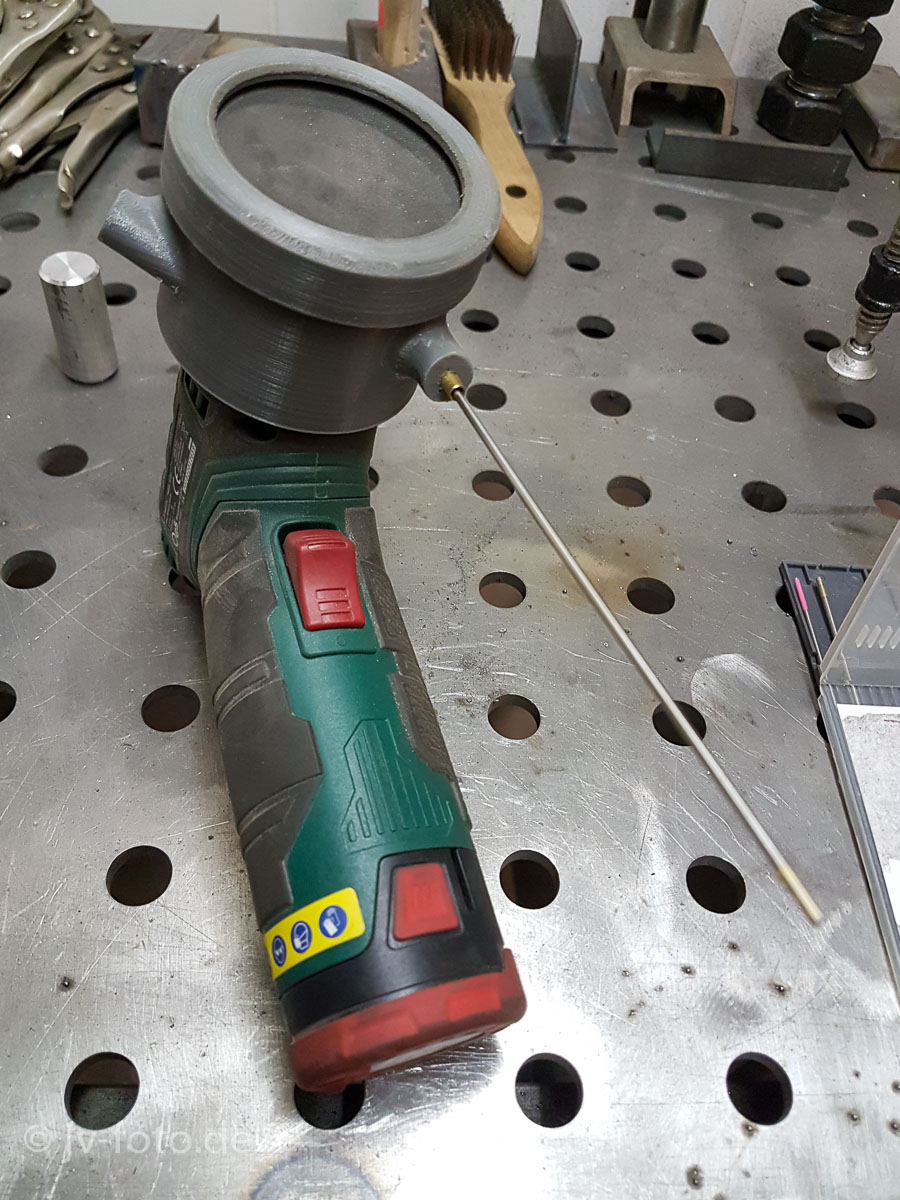

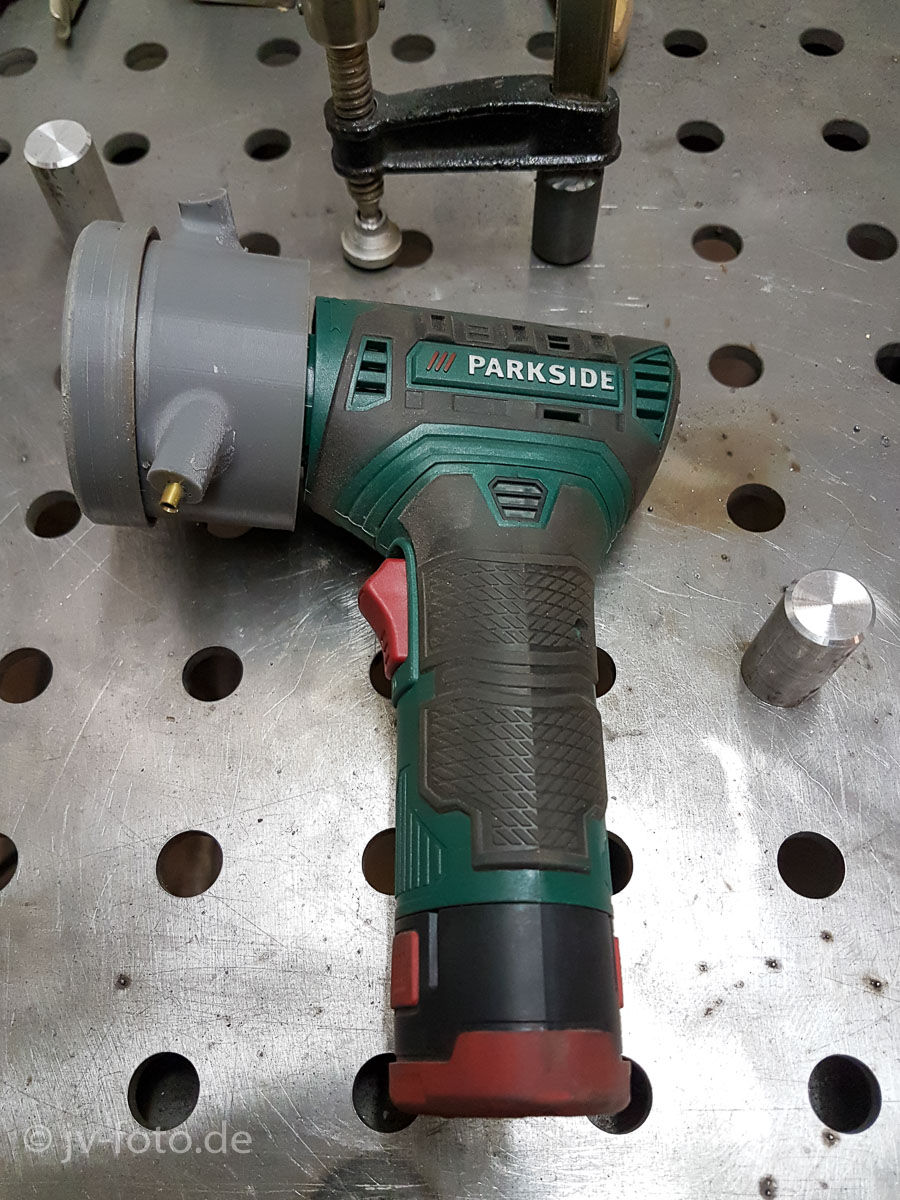

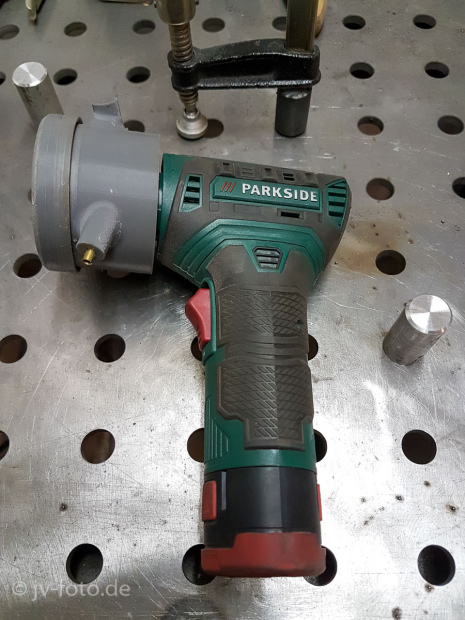

Danach habe ich noch ein rundes Sichtfenster aus Plexiglas geschnitten und in den Klemmring eingelegt. Da die Wolframelektrode beim Schleifen recht schnell warm wird, habe ich die Bohrung für die Elektrode aufgebohrt und anschließend eine Messinghülse eingeklebt. Fertig!

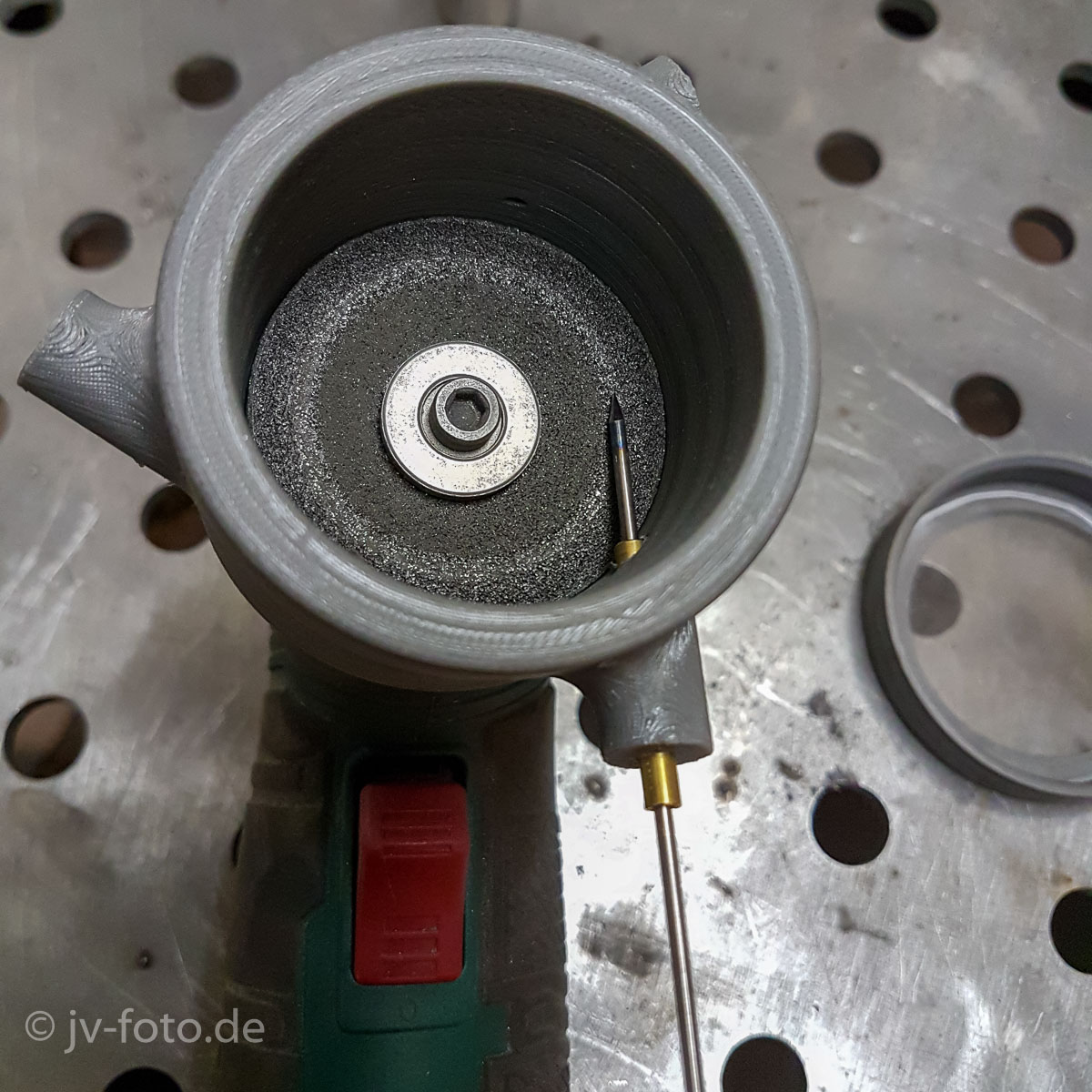

Ansicht ohne Abdeckscheibe. Die Korundschleifscheibe ist übrigens von der Fa. Proxxon. Die passt genau auf die Aufnahme des Lidl-Schleifers.
Die Konstruktion habe ich für einen Spitzenwinkel von 30° ausgelegt. Wenn ich mal eine Version 2.0 davon machen sollte, werde ich wohl bei den 3 Einlässen für die Nadeln unterschiedliche Winkel wählen.

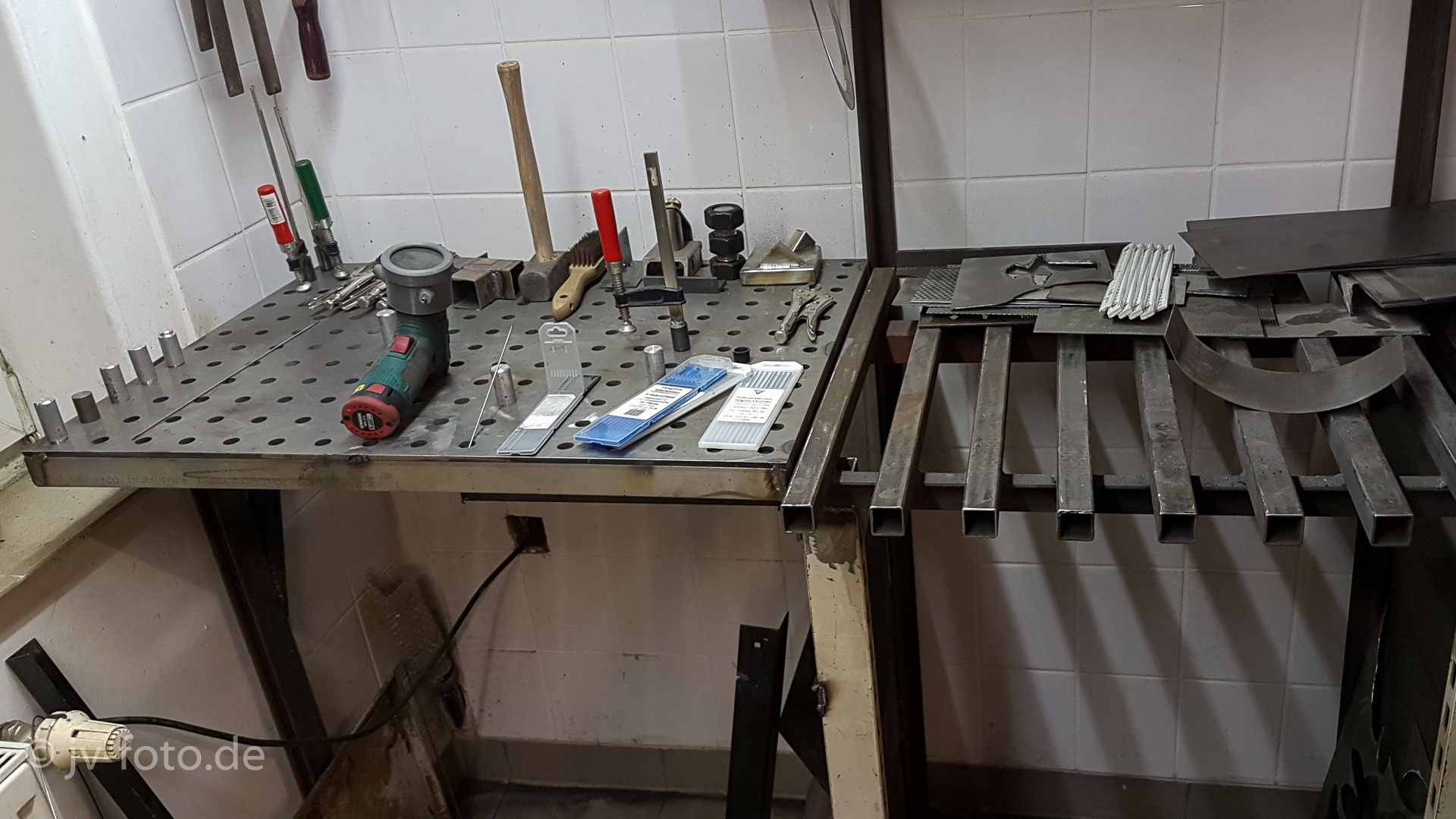

Insgesamt ging der Bau recht schnell und das gute Teil liegt jetzt immer auf meinem Schweißtisch griffbereit. Zum Glück muss ich jetzt aber nicht mehr so oft die Spitze nachschleifen wie am Anfang. Auf dem Bild oben ist mein selbstgebauter Schweißtisch zu sehen. Auch darüber werde ich noch einen kurzen Baubericht erstellen. Im Moment baue ich ihn auch noch etwas um.
Sollte jemand Interesse an den STL-Dateien für das Schleifgerät haben, bitte einfach per Mail oder Kommentar melden.
