Seit längerer Zeit hatte ich bereits vor, einen motorischen Makroschlitten zu bauen. Da ich von meinem Slider noch einige Bauteile über hatte und auch noch einen Schlitten mit Spindelantrieb in der Schublade lag, waren die wichtigsten Bauteile bereits vorhanden. Die Ansteuerung erfolgt, wie beim Slider, mit einem Arduino. Ein Teil meines Programms wird auch für den Makroschlitten benutzt.

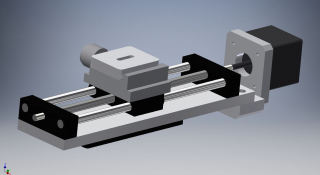

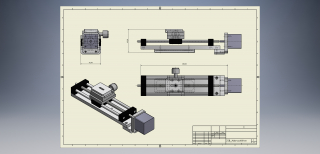

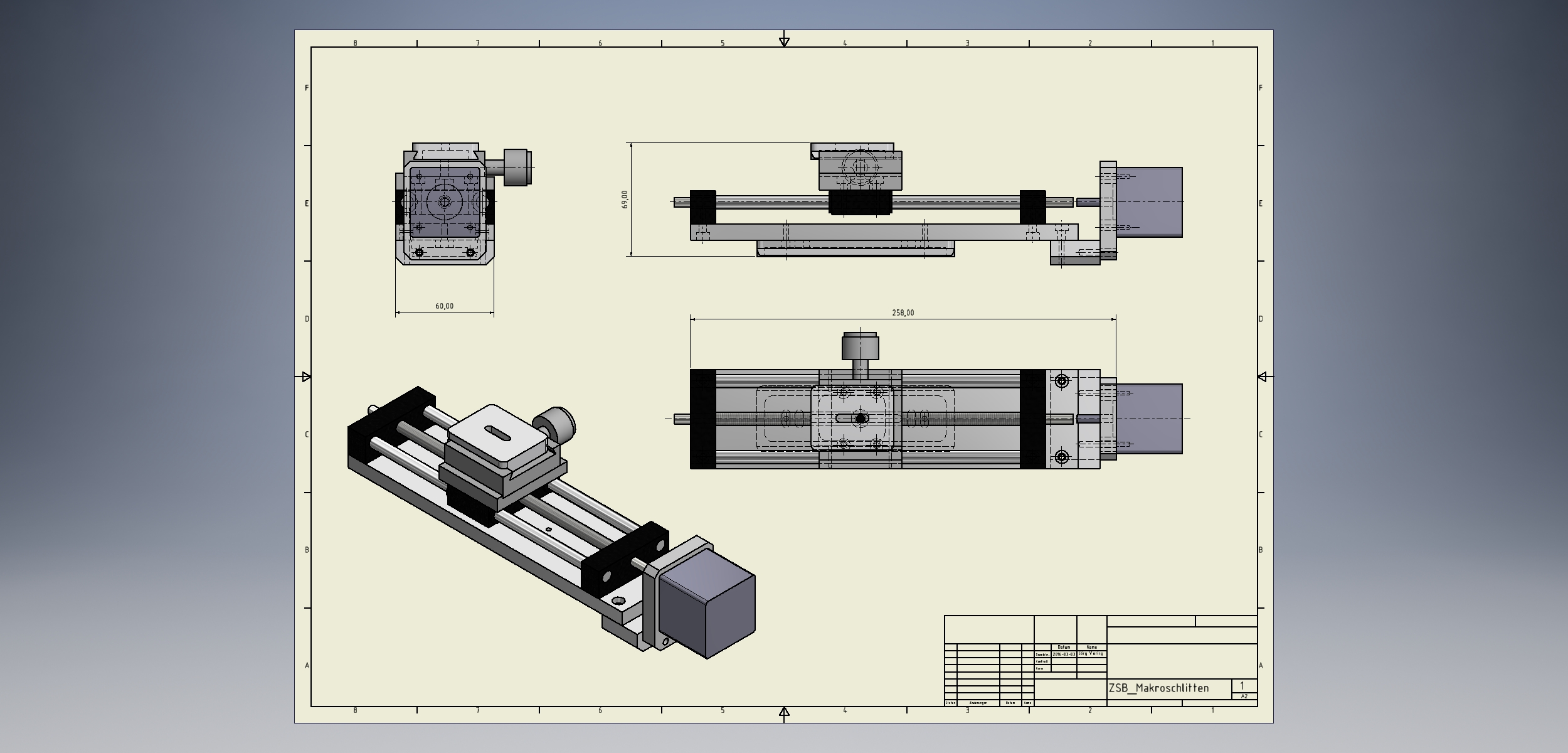

Die Mechanik zu dem Schlitten ist recht unkompliziert, wie auf den Zeichnungen ja zu sehen ist. Die Spindelführung hatte ich bereits vor einigen Jahren bei EBAY für ein anderes Projekt erstanden. Dies hatte ich dann allerdings anders gelöst und deshalb hatte ich den Schlitten noch über. Auf dem Schlitten sitzt eine Arca- Swiss Klemme und unter dem Schlitten eine lange Arca_Swiss Platte. Damit ist der Aufbau schnell auf dem Stativ befestigt.

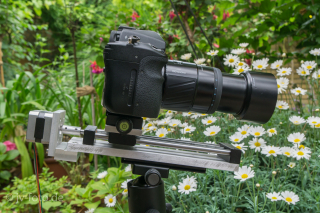

Auf dem Bild ist der erste Probeaufbau der fertigen Mechanik zu sehen. Der Schrittmotor hat bereits die ersten Umdrehungen hinter sich. Die Software muss ich jedoch noch weiter anpassen. Auch die Elektronik hat noch kein richtiges Gehäuse und befindet sich bisher nur auf dem Steckboard. Dazu aber später noch mehr. Bereits vor einiger Zeit hatte ich mir als Software FOCUS Projekts 3 gekauft. Damit ist das spätere Stacking der Bilder recht problemlos und auch etwas schneller als mit PhotoShop.
