Schaltplan für den Slider

Zurück zum Baubericht des Kamera-Sliders

Auf dieser Seite sind die Schaltungen am Arduino zu sehen. Die Schaltpläne sind mit der Software Fritzing erstellt worden. Damit es etwas übersichtlich bleibt, habe ich einzelne Baugruppen davon angelegt. Der Schrittmotor ist direkt am Adafruit-Motor-Shield angeschlossen. Mein Arduino habe ich ja in einem extra Gehäuse und die Verbindung zum Schlitten des Sliders hatte ich zuerst über ein 15-poliges Kabel realisiert. Darin waren die Kabel für die Motoransteuerung und die Kabel für die Kameraauslösung und Endschalter. Leider hat die Motoransteuerung immer wieder zu Problemen geführt. Ich habe jetzt zwei Kabel, eins für den Motoranschluss und eins für den Rest. Seit dem gibt es keine Probleme mehr.

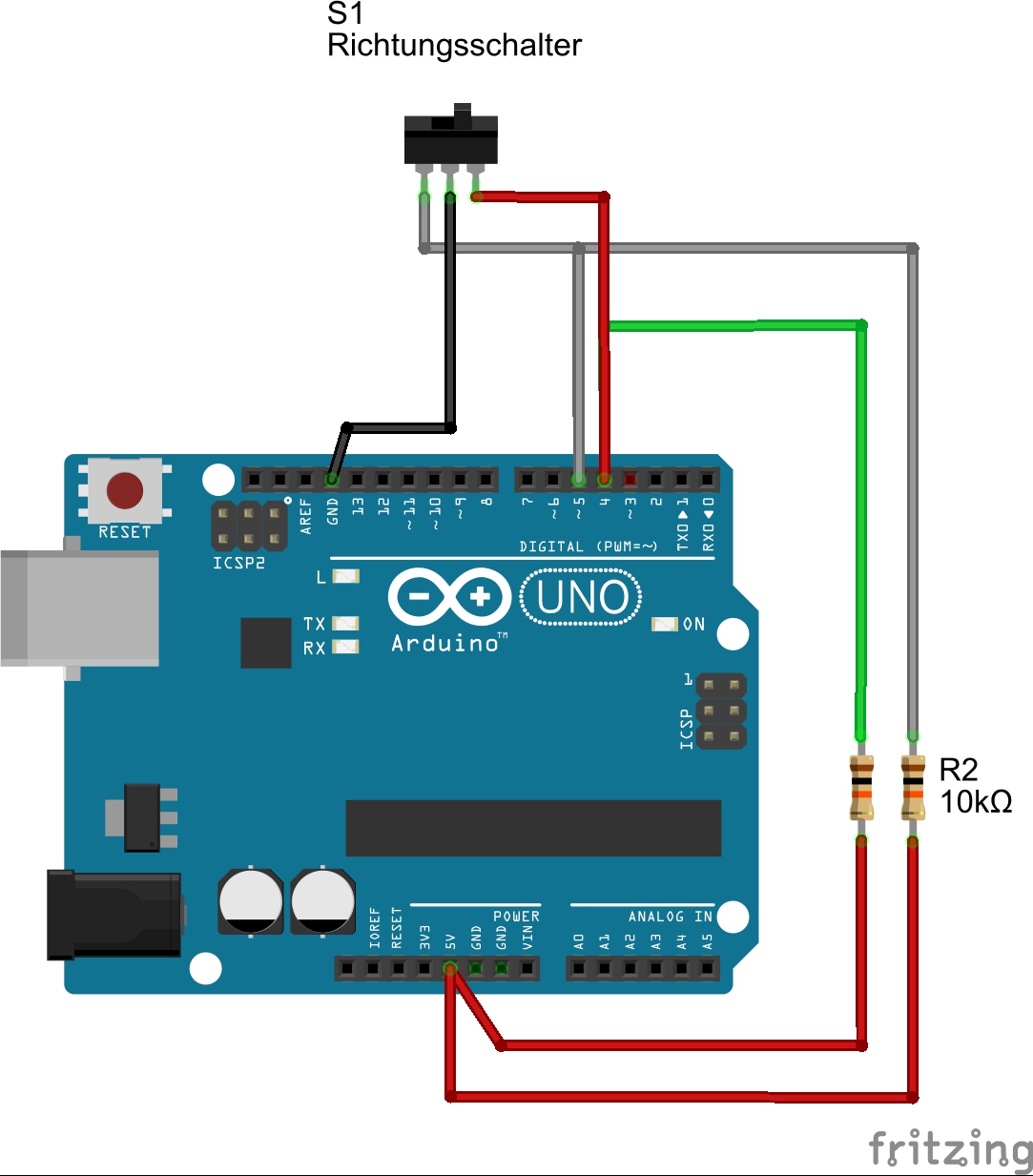

Anschluss des Richtungsschalters für den Motor
Richtungsschalter zur Auswahl der Fahrtrichtung. Der Schlitten kann vor dem Start an den rechten bzw. linken Anschlag geschoben werden. Sobald der Arduino mit Strom versorgt wird, hält der Schrittmotor die Position und lässt sich nicht mehr schieben.

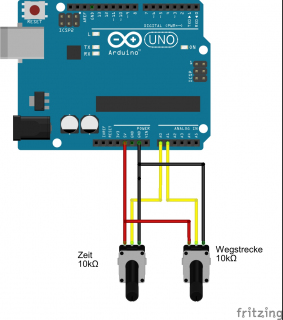

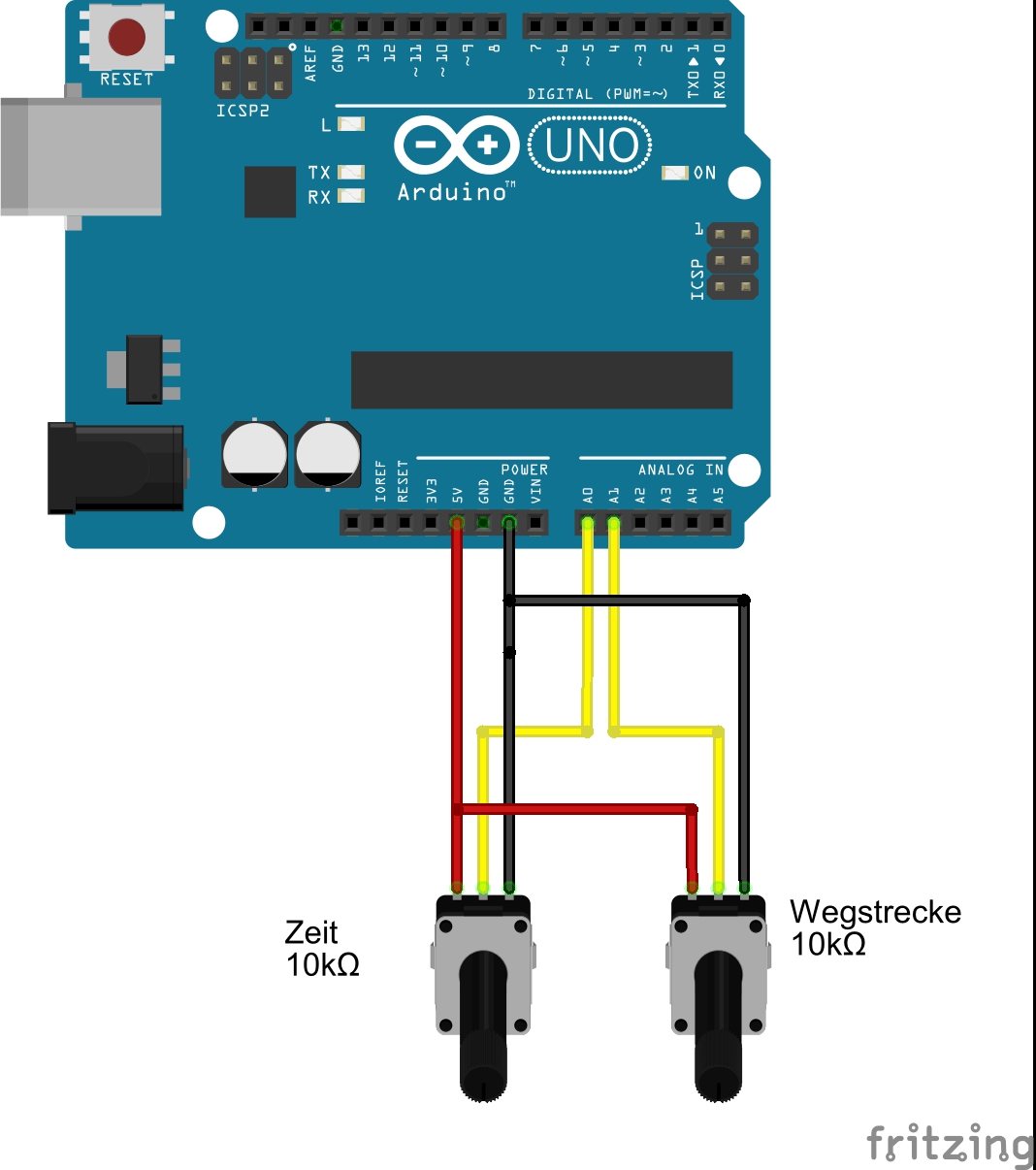

Anschluss der Potis für Weg und Zeit
Mit einem Poti kann die Wegstrecke zwischen den einzelnen Bildern eingestellt werden. Das zweite Poti ist für die Standzeit des Kameraschlittens während das Foto ausgelöst wird. Während Das Bild ausgelöst wird, steht der Schlitten still. Ansonsten könnten keine Aufnahmen bei schlechten Lichtverhältnissen gemacht werden.

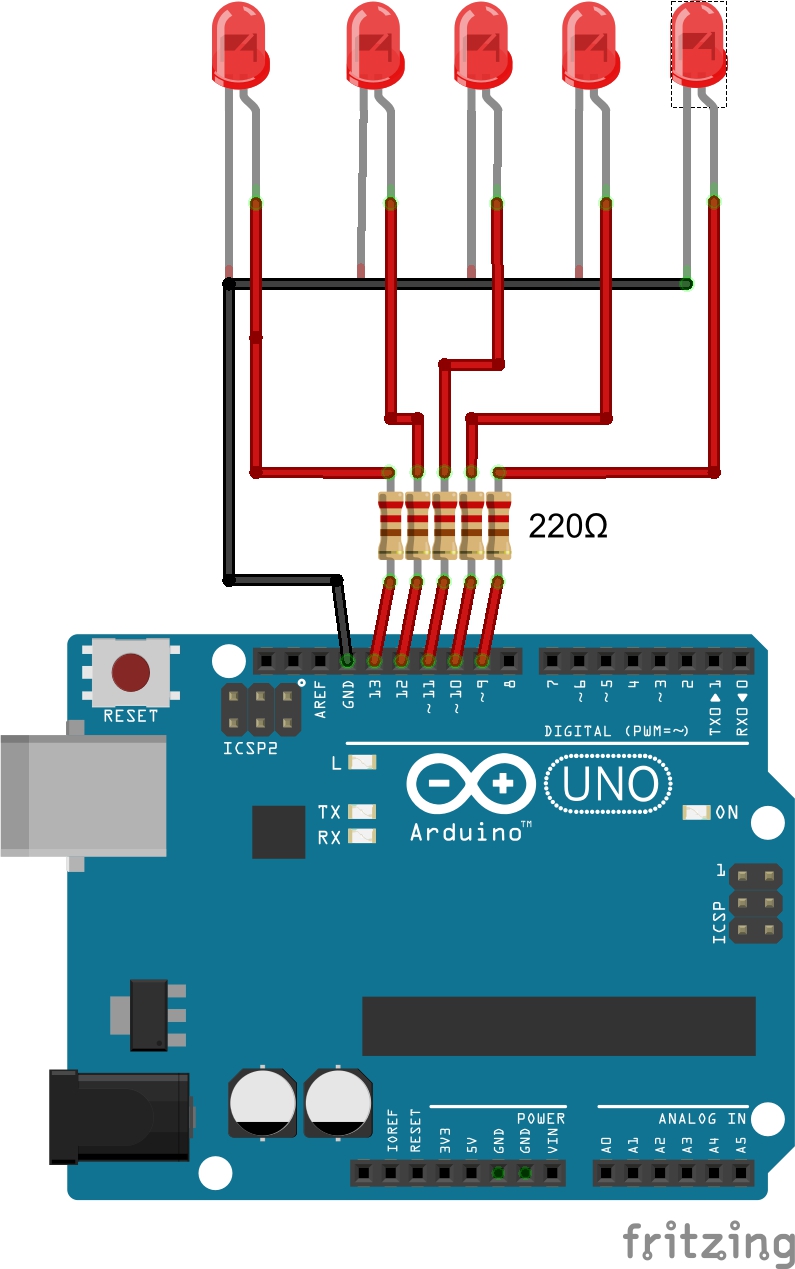

Anschluss der Kontroll-LEDs
Die LEDs sind zur Anzeige der Richtung des Schlittens, zur Anzeige wenn ein Endschalter betätigt wurde und zur Kontrolle während der Standzeit des Schlittens.

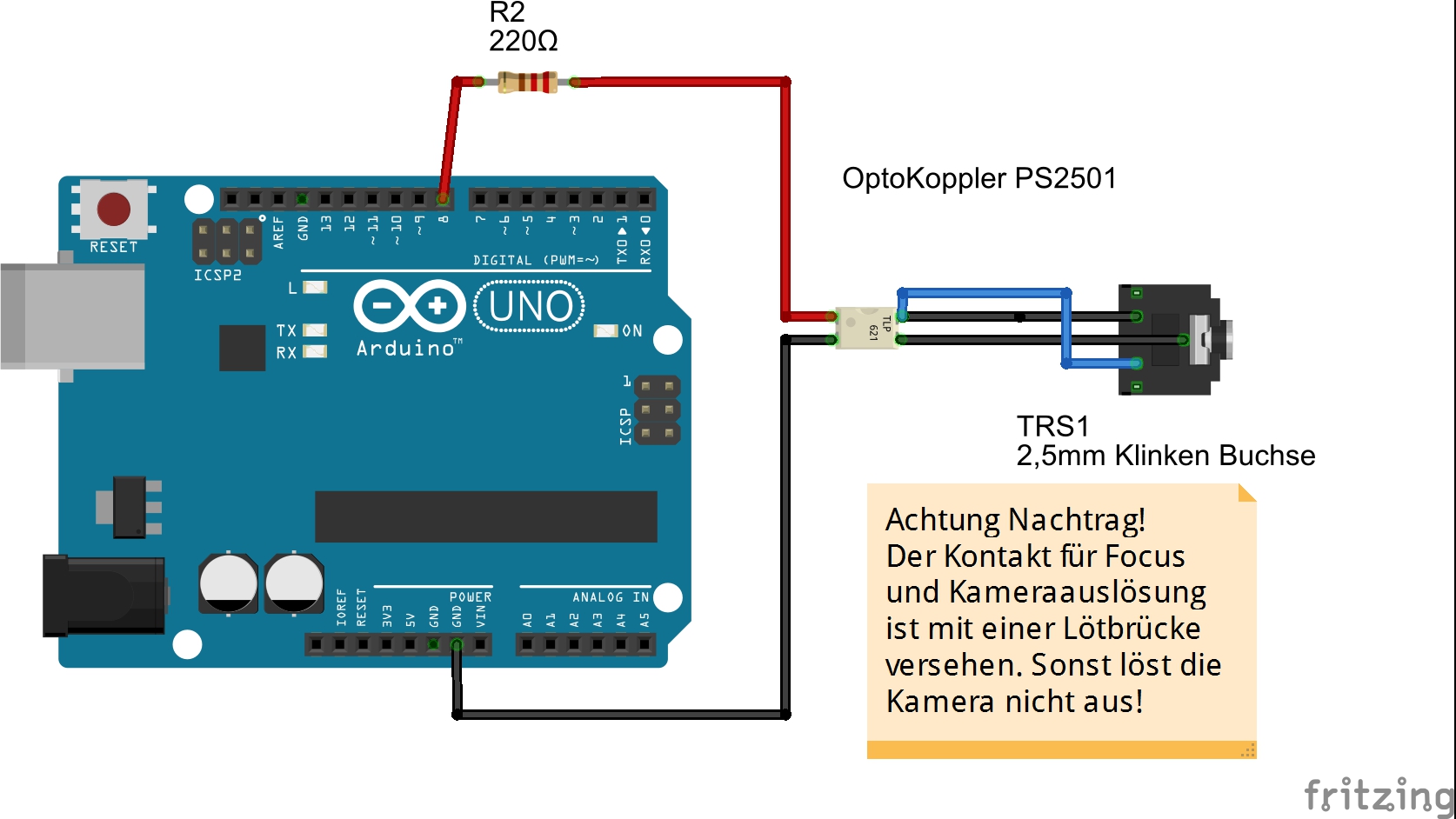

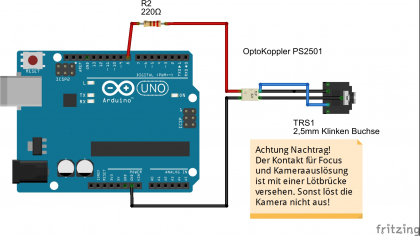

Anschluss der Kameraauslösung
Durch den Optokoppler ist eine galvanische Trennung zwischen Arduino und Kamera gesichert. Die Kamerakabel mit dem 3poligen 2,5mm Klinkenstecker können in eine Buchse auf dem Schlitten gesteckt werden. Für die Belegung der verschiedenen Kamera-Hersteller habe ich bei der Baubeschreibung schon schon einen Link angegeben. Eingebaut habe ich nachher den Optokoppler  SFH615A-3x.
Die Kontakte für den Focus und für die Kameraauslösung sind mit einer Lötbrücke versehen! Der Optokoppler betätigt also gleichzeitig den Kontakt für FOCUS und KAMERAAUSLÖSUNG.

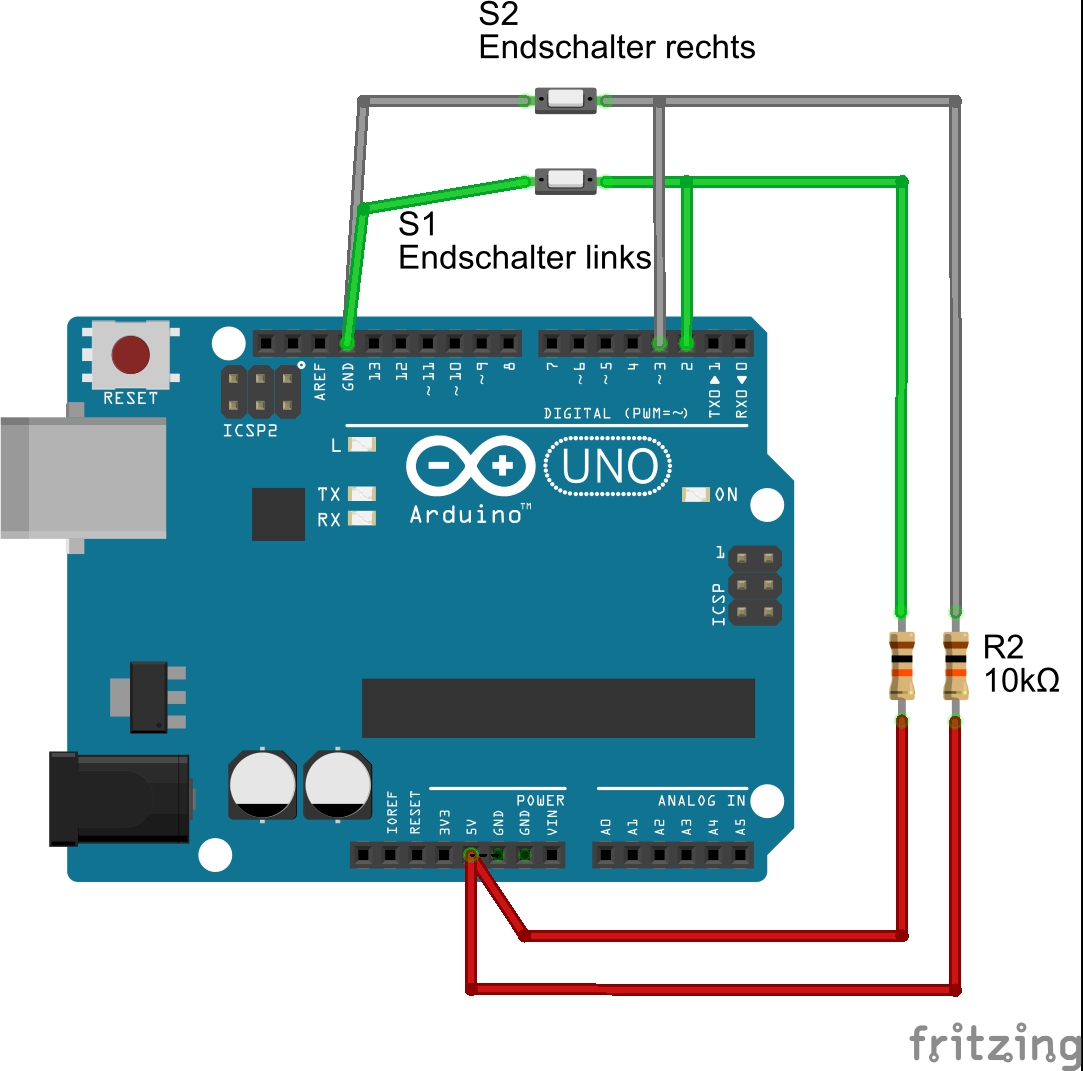

Anschluss der Endschalter des Kameraschlittens
Sobald ein Endschalter angefahren wird bleibt der Motor stehen, die Kamera löst jedoch weiter aus.
